열매체 보일러(SHB)
· 코일가공 진원도100%,탄화현상방지!:SHB형 보일러는 열매개체로 물이 아닌
기름을 사용하여 높은 온도를 요구하는
산업공정에 저압으로 안전하게 공급하는
혁신적인 제품입니다.
특히 코일 구조가 다열 Two-Way Line으로
설계되어 효율이 높고 온도조절이 용이하며
고온 및 낮은온도편차를 필요로 하는 유기화
학산업, 식품산업, 금속도장산업, 섬유산업
등의 증유 및 건조시설에 널리 사용되고 있습
니다.
· 열매체 보일러 의 특징:① 열매체유는 상압에서도 고온을 얻을 수
있으며 동절기에 동결이나 수처리가
불필요하고 보일러 튜브의 부식이 거의
없다.
② 열매체유를 액상으로 간접 가열하여
강제순환시키므로 온도의 국부적인
저하없이 균일한 온도분포를 유지시킬
수 있다.
③ 열매체유를 회로상에서 순환하므로
블로우다운 또는 드레인 등의 손실이
없고 전력비도 저렴하며 운전경비가
대폭 감소된다.
④ 열매체유를 액상에서 순환하므로 필요에
따라 열량 및 온도의 정밀한 조정이 용이
하다.
⑤ 액상의 열매체유는 순환이 가능한 곳이면
어느 곳이나 다양하게 이용할 수 있다.



구분 / 형식

SHB-20

SHB-30

SHB-40

SHB-50

SHB-60

SHB-70

SHB-80

SHB-100

SHB-125

SHB-150

정격출력

kcal/hr

20×104

30×104

40×104

50×104

6×104

70×104

80×104

100×104

125×104

150×104

최고사용압력

kg/㎠

10

최고사용온도

350

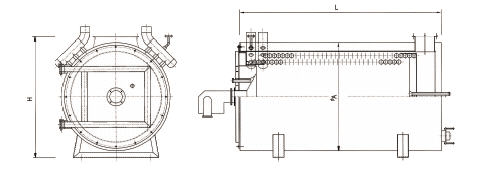

외형치수

mm

1,272

1,400

1,460

1,540

1,560

1,644

1,800

1,800

1,920

2,180

높이

mm

2,390

2,770

3,080

3,250

3,480

3,620

3,780

3,980

4,150

4,380

입출구경

mm

50

65

80

80

70

70

100

100

125

125

열매체유보유량

0.23

2.51

3.1

3.8

4.3

5.4

5.7

8.3

9.7

13.3

오일버너

사용연료



경유,A·B·C중유,가스

연료소비량

kg/hr

22

34

44

56

67

80

91

115

138

177

제어방식



ON·OFF 제어, 3위치 비례제어

순환펌프

순환량

㎡Hr

18

28

40

50

50

60

80

80

100

120

양정

mH

35

35

35

40

40

40

40

40

50

50

전동기

7.5

10

15

20

20

20

25

25

40

50

연돌

내경

mm

280

320

260

400

400

500

500

670

670

770

높이

mH

9

9

9

9

9

9

9

9

9

9




구분 / 형식

SHB-175

SHB-200

SHB-250

SHB-300

SHB-400

SHB-450

SHB-500

SHB-600

SHB-700



정격출력

kcal/hr

175×104

200×104

250×104

300×104

400×104

450×104

500×104

600×104

700×104



최고사용압력

kg/㎠

10

최고사용온도

350

외형치수

mm

2,310

2,450

2,800

2,900

3,050

3,070

3,250

3,420

3,600



높이

mm

4,520

4,710

4,980

5,290

6,200

6,500

7,220

7,520

7,800



입출구경

mm

125

150

150

200

200

200

250

250

300



열매체유보유량

15.6

18.4

22

31.2

33.4

37.8

44.2

48.2

52



오일버너

사용연료



경유,A·B·C중유,가스

연료소비량

kg/hr

208

232

295

352

485

536

598

657

708



제어방식



ON·OFF 제어, 3위치 비례제어

순환펌프

순환량

㎡Hr

160

200

240

320

400

440

470

520





양정

mH

50

50

50

50

50

50

50

50

50



전동기

50

60

75

75

75

60

75

75

100



연돌

내경

mm

770

770

960

960

960

960

1,050

1,050

1,100



높이

mH

9

9

9

9

9

10

10

10

10




※ 연료의 저위발열량
① 도시가스:41.45 MJ/N㎥{9,900kcal/N㎥}, ② LPG{프로판}:93.7 MJ/N㎥{22,380kcal/N㎥},
③ 경유:43.12 MJ/kg{10,300kcal/kg}, ④ 중유:42.7 MJ/kg{10,200kcal/kg}
※ 상기 사양표는 성능 개선 및 기술개발을 위하여 예고없이 변경될 수 있습니다.
