노통연관식 보일러(SHS)

· 경제성	:	① 노통연관식 3-PASS 연소구조로 높은 열효율 실현 ② 넓은 전열면적과 풍부한 스팀 저장량으로 품질 및 생산성 향상 ③ 내구성이 강한 횡형 연소구조로 장구한 수명유지(연관교체 가능) ④ 넓은 화실로 다양한 종류의 연료연소와 버너선택의 자유로움 확보
· 편리성	:	① 원-터치로 모든 기능이 완벽하게 수행되는 자동제어 시스템 ② 기계식 자동제어 시스템으로 운전이 용이하고 손쉬운 고장처리 ③ 이중 삼중의 안전장치로 보다 높은 안전성 확보 ④ 전후 웬도박스를 통한 정기 점검과 간편한 청소구조
· 사용처	:	대형산업체에서 가장 많이 사용하는 제품 섬유 / 봉제공장 / 식품공장 / 벽동양생공장 / 두부공장 / 양조장 / 화학공장 / 빌딩난방 및 급탕 / 목욕사우나 / 양어장 / 피혁공장 / 호텔 / 종합병원 등

구분 / 형식			SCB-100	SHS-150	SHS-200	SHS-300	SHS-400	SHS-450	SHS-500	SHS-600	SHS-700	SHS-800	SHS-1000
정격증발량		kg/h	1,000	1,500	2,000	3,000	4,000	4,500	5,000	6,000	7,000	8,000	10,000
최고사용압력		kg/㎠	10{1.0MPa}
효율		%	99%이상 {More than 90%}
전열면적		㎡	23	30	38.3	58	74.6	83.4	92.3	116.6	134.3	147.7	188.2
중량		Ton	2.3	3.0	3.9	5.7	7.5	8.3	9.2	11.7	13.4	14.8	18.8
적정보유수량		ℓ	2,560	3,080	3,552	4,864	6,792	7,376	7,960	9,120	9,960	11,120	13,920
연료소비량	경유	kg/h	67.5	101.3	135.1	202.6`	270.2	304	337.7	405.3	472.3	540.4	675.5
	도시가스	N㎥/h	70.3	105.4	140.6	210.8	281.1	316.2	351.4	421.7	491.8	562.2	702.8
	LPG	N㎥/h	31.1	46.6	62.2	93.3	124.4	140	155.4	186.5	217.6	248.7	310.9
	중유	kg/h	68.2	102.3	136.4	204.6	272.8	307	341.1	409.3	477.5	545.7	682.1
전기용량		kW	6.65	8.4	8.45	11.25	16.2	16.2	20.2	20.5	26	29	39
접 속 구 경	주증기변	A	50	65	80	80	100	125	125	125	150	150	200
	급수변		25	25	40	40	40	40	40	40	50	50	50
	배수변		40	40	40	40	40	40	40	40	50	50	50
	안전변		25	32	40	25,32	25,40	40×2	40×2	40×2	40,50	50×2	50×2
	급유구		20	20	25	25	25	25	25	40	40	40	50
	연료가스		25	40	40	50	50	50	50	65	65	80	80
	연도	ømm	300	350	420	500	580	620	650	710	770	820	920

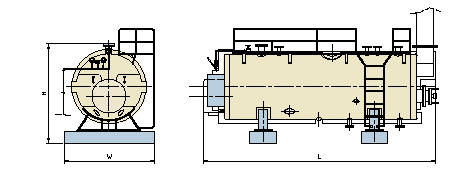

최소규격	가로	mm	1,682	1,780	1,882	2,054	2,238	2,310	2,382	2,538	2,638	2,814	3,044
	세로		3,234	3,520	3,724	4,066	4,930	5,075	5,220	5,310	5,470	5,607	6,404
	높이		1,857	1,924	2,057	2,229	2,413	2,488	2,562	2,713	2,813	2,989	3,219
최대규격	가로	mm	3,182	3,210	3,382	3,554	3,738	3,810	3,882	4,038	4,138	4,314	4,544
	세로		4,734	4,990	5,224	5,566	6,430	6,575	6,720	6,810	6,970	7,107	7,904
	높이		3,357	3,400	3,557	3,729	3,913	3,988	4,062	4,213	4,313	4,489	4,719

※ 연료의 저위발열량
① 도시가스：41.45 MJ/N㎥{9,900kcal/N㎥}, ② LPG{프로판}：93.7 MJ/N㎥{22,380kcal/N㎥},
③ 경유：43.12 MJ/kg{10,300kcal/kg}, ④ 중유：42.7 MJ/kg{10,200kcal/kg}
※ 상기 사양표는 성능 개선 및 기술개발을 위하여 예고없이 변경될 수 있습니다.
